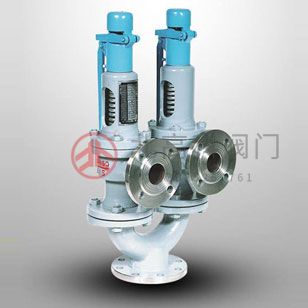

雙聯彈簧式安全閥是在一個Y型接頭上裝上兩個同樣規格的A47H、A48Y型安全閥組成，雙聯彈簧式安全閥的公稱通徑是指Y型接頭進口通徑。 安全閥是為了防止壓力設備和容器或易引起壓力升高或容器內部壓力超過限度而發生爆裂的安全裝置。雙聯彈簧式安全閥適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保 。
本閥門適用于工作溫度在≤350℃的蒸汽、空氣等介質的設備或管路上。當設備和管路內壓力升高超過允許值時，閥門自動開啟，繼而全量排放。當壓力降低至規定值時，閥門自動關閉，保障設備和管路的安全進行。
主要連接尺寸：
型號 Type | 尺寸Dimension | ||||||
| DN | L | L1 | B | DN | do | H | |
| A47H-16C 25 40 | 50 80 100 125 150 | 115 140 160 170 190 | 225 310 355 400 440 | 165 205 255 275 300 | 32 65 80 100 125 | 2×25 2×50 2×65 2×80 2×100 | 310 415 420 540 625 |
| A38Y-16C 25 40 | 50 80 100 150 | 198 230 275 343 | 225 285 350 400 | 165 190 230 275 | 40 65 80 125 | 2×20 2×32 2×40 2×65 | 310 335 420 555 |
| A43H-16C 25 40 | 50 80 100 125 150 | 115 135 160 170 190 | 225 285 355 400 440 | 165 190 255 275 300 | 32 50 80 100 125 | 2×25 2×40 2×65 2×80 2×100 | 310 380 420 540 625 |
<
<
<
<
<
<
<
<
<
<
