一、電動鑄鋼閘閥產品用途

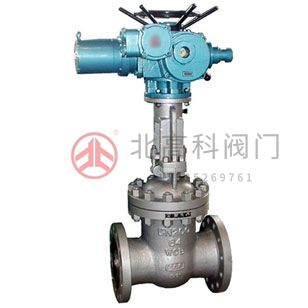

電動鑄鋼閘閥是由電動執行器與優質鑄鋼閘閥閥體組合而成，產品嚴格按照國內外先進制造工藝標準要求制造。適用于公稱壓力PN1.0～10.0Mpa，工作溫度—29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等高溫介質。
二、電動鑄鋼閘閥結構特點
? 密封可靠，性能優良，造型美觀。
? 閘板、閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
? 采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
? 閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
? 可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
? 閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
三、電動鑄鋼閘閥執行標準
設計與制造：GB12234 ；
結構長度：GB12221 ；
材料：GB/T12229；
壓力溫度等級：GB9131 JB/T74 HG20604 ；
連接法蘭：JB/T79 GB9113 HG20593-20635 ；
試驗與檢驗：GB13927 JB/T9092 。
四、電動鑄鋼閘閥主要零件材料
| 零 件 名 稱 | 材 料 |
| 閥 體 | WCB |
| 閥 蓋 | WCB |
| 支 架 | WCB |
| 閘 板 | WCB |
| 閥 桿 | 2Cr13 |
| 閥 座 | WCB |
| 密 封 環 | 包覆墊、增強柔性石墨 |
| 填 料 | 增強柔性石墨 |
| 閥桿螺母 | ZCuA110Fe3 |
五、電動鑄鋼閘閥外形尺寸
| 公稱通徑DN | 壓力等級MPa | L | D | Dt | D1 | b | f | Z-фd | D0 | 電動閘閥H2 |
| 15 | 1.6 | 130 | 95 | 65 | 45 | 14 | 2 | 4-ф14 | 120 | - |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | 140 | - | |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | 160 | - | |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-ф18 | 180 | - | |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | 200 | 595 | |
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | 240 | 653 | |
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-ф18 | 240 | 665 | |
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | 280 | 725 | |
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | 320 | 787 | |
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-ф18 | 360 | 865 | |
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | 360 | 955 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-ф23 | 400 | 1105 | |
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Ф25 | 450 | 1343 | |
| 300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-ф25 | 560 |
1516 |
<
<
<
<
<
<
<
<
<
<
