13H/Y內螺紋高靈敏度蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。改善了流線分布，降低了噪聲。改進了密封面結構，延長了密封面壽命。
一、YG13H內螺紋高靈敏度蒸汽減壓閥產品概述

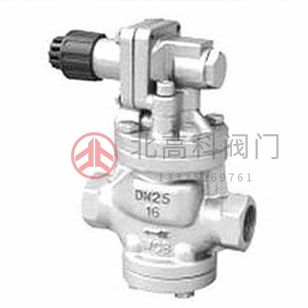

YG13H內螺紋高靈敏度蒸汽減壓閥是一種適用于蒸汽管路系統或工作介質為氣體、液體等的管道用，且結構上導閥采用橫向調節型，具有高精度、高靈敏性、高穩定性等特點的高靈敏度大活塞式減壓閥。本產品是我廠在消化和吸收了國外先進技術的基礎上研發的，常用規格G1/2~2''，PN1.0~2.5MPa。
YG13H內螺紋高靈敏度蒸汽減壓閥結構形式和功能特點與YG43H法蘭連接高靈敏度蒸汽減壓閥完全相同，其連接方式為內螺紋，由主閥和導閥兩部分組成，主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零部件組成，導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零部件組成。本產品適合安裝在小口徑管道。
二、YG13H內螺紋高靈敏度蒸汽減壓閥零件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF8M | CF3M |
3 | 底 蓋 | WCB | CF8 | CF8M | CF3M |
4 | 閥 座 | 2Cr13 | 304 | 316 | 316L |
5 | 閥 瓣 | 2Cr13 | 304 | 316 | 316L |
6 | 缸 套 | ZCuAl10Fe3 | 304 | 316 | 316L |
7 | 活 塞 | ZCuAl10Fe3 | 304 | 316 | 316L |
8 | 導 閥 座 | 2Cr13 | 304 | 316 | 316L |
9 | 導 閥 瓣 | 2Cr13 | 304 | 316 | 316L |
10 | 膜 片 | PH15-7Mo | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
11 | 活 塞 環 | PPL | PPL | PPL | PPL |
12 | 主閥彈簧 | 50CrVA | 50CrVA | 50CrVA | 50CrVA |
13 | 導閥彈簧 | 50CrVA | 50CrVA | 50CrVA | 50CrVA |
14 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 60Si2Mn | 60Si2Mn |
三、YG13H內螺紋高靈敏度蒸汽減壓閥性能規范表
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
最高進口壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
出口壓力范圍(MPa) | 0.04~0.6 | 0.04~1.0 | — | — |
最小壓差(MPa) | 0.05 | 0.07 | — | — |
設計制造 | GB/T 12244-2006、GB/T 12246-2006 | |||
結構長度 | JB/T 2205-2013 減壓閥 結構長度 | |||
螺紋尺寸 | GB/T 7306.2-2000、ANSI B1.20.1-2006等 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | |||
四、YG13H內螺紋高靈敏度蒸汽減壓閥外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
L | H | H1 | G | ||
1.0-2.5 | 15 | 140 | 160 | 65 | 1/2" |
20 | 140 | 160 | 65 | 3/4" | |
25 | 160 | 168 | 68 | 1" | |
32 | 180 | 185 | 75 | 1 1/4" | |
40 | 200 | 185 | 78 | 1 1/2" | |
50 | 230 | 193 | 88 | 2" | |
五、YG13H內螺紋高靈敏度蒸汽減壓閥結構圖
<
<
<
<
<
<
<
<
<
<
