復合式排氣閥用于污水管道上的最高點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現氣阻，是管道出水容量達不到設計要求，其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
一、組合式排氣閥_組合式進排氣閥產品概述

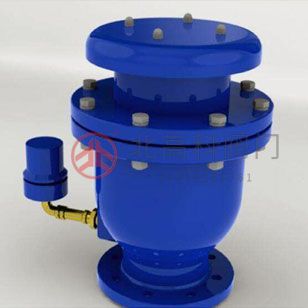

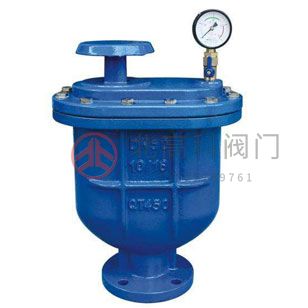

組合式排氣閥是我公司引進國外技術研發設計的一款新型復合式排氣閥，其由高壓微量排氣閥和低壓大量進排氣閥兩部分組合而成，同時具備排氣和進氣的功能。低壓進排氣閥既可在空管充水時大量排放管道內的空氣，又能在管道排空或出現負壓時，如系統停泵，水泵反轉，系統管網中的水快速回流而在管道內部形成真空的工況下，將自動開啟向管道內快速大量吸氣，以消除負壓，從而避免爆管事故發生；在系統管網正常工作時，高壓微量排氣閥不斷的將管網中積聚的少量空氣排出，以減少因之可能產生的多種不利后果。
本產品適于裝設在水泵出水口或送配水管線中，用于排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中。
二、組合式排氣閥_組合式進排氣閥主要零部件材料表
序號 | 零 件 名 稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 球 | SUS304 | SUS304 | SUS304 | SUS304 | SUS316 | SUS316L |
3 | 密 封 組 件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
4 | 閥 蓋 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
5 | 排 氣 罩 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 小孔排氣閥 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
三、組合式排氣閥_組合式進排氣閥主要技術規范表
設計標準 | JB/T 12386-2015 給水管道進排氣閥 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 |
試壓標準 | GB/T13927-2008 工業閥門 壓力試驗 |
使用溫度 | 0℃-85℃ |
適用介質 | 清水、原水(注：不能用于污水系統) |
四、組合式排氣閥_組合式進排氣閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
H | H1 | L | L1 | ||
1.0-1.6 | 50 | 400 | 240 | 207 | — |
80 | 434 | 253 | 302 | 188 | |
100 | 459 | 286 | 350 | 220 | |
五、組合式排氣閥_組合式進排氣閥主要結構圖
<
<
<
<
<
<
<
<
<
<
