高壓球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬劍閥公司獨有。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽等介質。
| 產品名稱： | 高壓球閥 | 產品型號： | Q41N/Q61N/Q11N |
| 公稱通徑： | DN15～DN300 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～32.0Mpa、Class 150～2500Lb | 連接方式： | 法蘭、焊接、內螺紋、外螺紋 |
| 適用溫度： | ≤550℃ | 驅動方式： | 電動、氣動 |
| 閥體材質： | 鍛鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油品、蒸汽、氣體、天然氣 | 生產廠家： | 北京高中壓閥門科技集團有限公司 |
產品說明
高壓球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬劍閥公司獨有。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。
產品特點
1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
5.密封面采用STL合金，可耐磨耐高溫。
6防靜電、防火設計。
設計標準（美標）
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
計標標準（國標）
設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗
主要零件材料
| 零件名稱 | 材料 | |
| GB | ASTM | |
| 彈簧 | 60SizMnl | AISI9260 |
| 閥座 | 25 | A105 |
| 密封圈 | PTFE | PTFE |
| O型圈 | NBR | NBR |
| 螺釘 | 35CrMo | A193-B7 |
| 墊片 | PTFE柔性石墨 | |
| 下閥桿 | 2Cr13 | A276-410 |
| 墊片 | PTFE柔性石墨 | |
| 底蓋 | 25 | A105 |
| 閥體、端 | 25 | A105 |
| 墊片 | PTFE柔性石墨 | |
| O型圈 | NBR | NBR |
| 球體 | A105+HCr | |
| 滑動軸承 | PTFE | |
| 閥桿 | 2Cr13 | A276-410 |
| 注脂閥 | 組件 | |
| 墊片 | PTFE+不銹鋼 | PTFE+304 |
| 填料箱 | 25 | A105 |
| 壓蓋 | 25 | A105 |
| O型圈 | NBR | NBR |
| 支架 | Q235A | 碳鋼 |
| 鍵 | 45 | AISI C 1045 |
| 連接套 | 45 | AISI C 1045 |
| 驅動裝置 | 組件(電動或氣動裝置) | |
主要性能規范
| 型號 | Q41N/Y-160 | Q41N/Y-320 | Q61N/Y-160 | Q61N/Y-320 | |
| 公稱壓力 PN（MPa） | 16.0 | 32.0 | 16.0 | 32.0 | |
| 試驗壓力 （Mpa） | 殼體 | 24.0 | 48.0 | 24.0 | 48.0 |
| 密封（液） | 17.6 | 35.2 | 17.6 | 35.2 | |
| 密封（氣） | 0.6 | ||||
| 適用溫度 | -40～80 | ||||
| 適用介質 | 水、油品、氦、氫、氨等 | ||||
（法蘭）結構尺寸圖
（法蘭）主要外形尺寸和重量
| 型號 | 公稱通徑 DN（mm） | L | L1 | D | D1 | M | D2 | Z-φd | b | H | LO | 重量 （kg） |
| Q41N-160 (尼龍) Q41Y-160 (司太立合金) | 210 | 52 | 95 | 60 | M24×2 | 18 | 3-18 | 20 | 77 | 220 | 5 | |
| 15 | 230 | 62 | 95 | 60 | M24×2 | 20 | 3-18 | 20 | 85 | 220 | 6 | |
| 20 | 240 | 73 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 94 | 250 | 8 | |
| 25 | 260 | 77 | 105 | 68 | M33×2 | 28 | 3-18 | 22 | 100 | 250 | 10 | |
| 32 | 300 | 100 | 115 | 80 | M42×2 | 38 | 4-18 | 24 | 120 | 300 | 19 | |
| 40 | 350 | 110 | 165 | 115 | M52×2 | 48 | 6-26 | 30 | 150 | 400 | 26 | |
| 50 | 400 | 130 | 165 | 115 | M64×3 | 58 | 6-26 | 32 | 165 | 400 | 39 | |
| 65 | 490 | 140 | 200 | 145 | M80×3 | 74 | 6-29 | 40 | 180 | 500 | 53 | |
| 80 | 580 | 150 | 225 | 170 | M100×3 | 94 | 6-33 | 50 | 200 | 600 | 76 | |
| 100 | 620 | 178 | 260 | 195 | M125×4 | 115 | 6-36 | 60 | 245 | 800 | 130 | |
| Q41N-320 (尼龍) Q41Y-320 (司太立合金) | 10 | 210 | 52 | 95 | 60 | M24×2 | 18 | 3-18 | 20 | 77 | 220 | 5 |
| 150 | 230 | 62 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 85 | 220 | 6.5 | |
| 20 | 240 | 73 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 94 | 250 | 8 | |
| 25 | 260 | 77 | 115 | 80 | M42×2 | 35 | 4-18 | 25 | 100 | 250 | 11 | |
| 32 | 300 | 100 | 135 | 95 | M48×2 | 41 | 4-22 | 30 | 120 | 300 | 21 | |
| 40 | 350 | 110 | 165 | 115 | M64×2 | 47 | 6-26 | 35 | 150 | 400 | 28 | |
| 50 | 400 | 130 | 200 | 145 | M80×3 | 70 | 6-29 | 40 | 165 | 450 | 41 | |
| 65 | 490 | 140 | 225 | 170 | M100×3 | 90 | 6-33 | 50 | 180 | 500 | 56 | |
| 80 | 580 | 150 | 260 | 195 | M125×4 | 112 | 6-36 | 55 | 200 | 600 | 79 | |
| 100 | 620 | 178 | 300 | 235 | M155×4 | 135 | 8-36 | 65 | 245 | 800 | 134 |
（焊接）結構尺寸圖
（焊接）主要外形尺寸和重量
| 型號 | 公稱通徑DN（mm） | 尺寸 | 重量 （kg） | ||||||
| L | L1 | D | D1 | H | Lo | 16.MPa | 32.0MPa | ||
| Q61N-320 (尼龍) Q61Y-320 (司太立合金) | 10 | 150 | 60 | 90 | 18 | 58 | 220 | 4 | 4.5 |
| 15 | 170 | 70 | 100 | 23 | 62 | 220 | 4.5 | 5 | |
| 20 | 190 | 80 | 110 | 29 | 7S | 250 | 6.5 | 7 | |
| 25 | 205 | 95 | 115 | 36 | 80 | 250 | 8 | 9 | |
| 32 | 230 | 110 | 150 | 43 | 96 | 300 | 16 | 18 | |
| 40 | 260 | 120 | 170 | 49 | 111 | 400 | 22.5 | 24 | |
| 50 | 330 | 140 | 200 | 61 | 128 | 400 | 35 | 38 | |
| 65 | 360 | 150 | 225 | 80 | 180 | 500 | 48 | 52 | |
| 80 | 380 | 160 | 270 | 105 | 200 | 600 | 67 | 72 | |
| 100 | 430 | 188 | 320 | 118 | 245 | 800 | 116 | 124 | |
（內螺紋）結構尺寸圖
（NPT螺紋）主要外形尺寸
| 口徑 | d | L | L1 | H | W | D | L3 |
| 流量 | 總長 | 中段瓣總長 | 中心高度 | 手柄長度 | 半插口 | 有效長度 | |
| NPT3/8″ | 10 | 100 | 60 | 62 | 150 | 17.80 | 10 |
| NPT1/2″ | 14 | 100 | 60 | 65 | 150 | 21.85 | 10 |
| NPT3/4″ | 19 | 140 | 80 | 74 | 180 | 27.30 | 13 |
| NPT1″ | 24 | 140 | 80 | 80 | 180 | 34.05 | 13 |
| NPT11/4″ | 31 | 160 | 9 | 95 | 255 | 42.80 | 13 |
| NPT11/2″ | 39 | 180 | 100 | 98 | 255 | 48.80 | 13 |
| NPT2″ | 48 | 200 | 110 | 108 | 255 | 61.35 | 16 |
| NPT21/2″ | 63 | - | - | - | - | 74.20 | 16 |
| NPT3″ | 78 | - | - | - | - | 90.15 | 16 |
| NPT4″ | 98 | - | - | - | - | 115.80 | 19 |

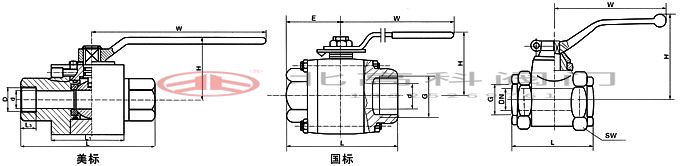

（G螺紋）主要外形尺寸
| 公稱通徑DN（mm） | Q11N-100/160、Q11N-100/160P | Q11N-320、Q11N-320P | |||||||||
| 管螺紋 | 尺寸 | 管螺紋 | 尺寸 | ||||||||
| d | L | H | W | E | H | W | SW | L | |||
| 5 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
| 10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
| 15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
| 20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
| 25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
| 32 | 11/4 | 25 | 120 | 64.5 | 146 | 60 | 11/4 | 115 | 300 | 70 | 120 |
| 40 | 11/2 | 32 | 130 | 76 | 254 | 65 | 11/2 | 120 | 300 | 80 | 130 |
| 50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 90 | 130 |
<
<
<
<
<
<
<
<
<
<
