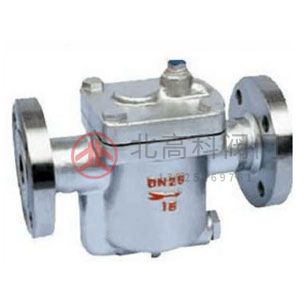

CS11H(A型)自由浮球式蒸汽疏水閥是自動側門,尤其對壓力低、排水量低和溫度確定性要求高，不宣帶存凝結水的蒸汽設備更為適用。
自由浮球式蒸汽疏水閥工作原理
CS11H(A型)自由浮球式蒸汽疏水閥根據浮力的原理,使測體內的浮球隨水位變化作升降運動,以達到閥門啟閉,即排水阻汽的作用.
自由浮球式蒸汽疏水閥結構特點
1、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
2、能連續排水、性能穩定、排水量大、漏水量小。
3、能排連續飽和水，至使設備凝結水滯存量較少、升溫快，加熱溫度穩定。
自由浮球式蒸汽疏水閥主要連接尺寸
| 型號 | CS11H-A 型 -150Lb | ||
| 口徑 DN | 15 | 20 | 25 |
| L | 120 | 120 | 120 |
| H | 170 | 170 | 170 |
| H1 | 80 | 80 | 80 |
自由浮球式蒸汽疏水閥主要連接尺寸
| 型號 (DN) | 公稱通徑 | L | H | D | T | G | C | n- Φ d | |
| CS41H-150Lb | 1/2" | 15 | 210 | 175 | 89 | 12 | 35 | 60.5 | 4-15 |
| 3/4" | 20 | 210 | 175 | 98 | 12 | 43 | 70 | 4-15 | |
| 1" | 25 | 210 | 175 | 108 | 12 | 51 | 79.5 | 4-15 | |
| CS41H-300Lb | 1/2" | 15 | 210 | 175 | 95 | 15 | 35 | 68.5 | 4-15 |
| 3/4" | 20 | 210 | 175 | 117 | 16 | 43 | 62.5 | 4-19 | |
| 1" | 25 | 210 | 175 | 124 | 18 | 51 | 89 | 4-19 | |
自由浮球式蒸汽疏水閥主要連接尺寸
| 型號 (DN) | 公稱通徑 | 公稱壓力 | 外形尺寸 | ||||||
| L | D | D1 | D2 | f | b | Z- Φ d | |||
| CS41H-16/25-3NL | 16 | 1.6、2.5 | 160 | 95 | 65 | 45 | 2 | 14 | 4- Φ 1 4 |
| 20 | 1.6、2.5 | 160 | 105 | 75 | 55 | 2 | 14 | 4- Φ 1 4 | |
| 25 | 1.6、2.5 | 160 | 115 | 85 | 65 | 2 | 14 | 4- Φ 1 4 | |
| 32 | 1.6、2.5 | 250 | 140 | 100 | 78 | 2 | 16 | 4- Φ 18 | |
| 40 | 1.6、2.5 | 250 | 150 | 110 | 85 | 3 | 16 | 4- Φ 18 | |
| 50 | 1.6、2.5 | 250 | 165 | 125 | 100 | 3 | 16 | 4- Φ 18 |
自由浮球式蒸汽疏水閥主要連接尺寸
| 型號 (DN) | 公稱通徑 | 公稱壓力PN(Mpa) | 曹螺紋 G/ln | 外形尺寸 (mm) |
| CS11H-16/25-3NL | 15 | 1.5 、2.5 | G1/2 | 125 |
| 20 | 1.5 、2.5 | G3/4 | 125 | |
| 25 | 1.5 、2.5 | G1/2 | 125 | |
| 32 | 1.5 、2.5 | G1 1 / 4 | 200 | |
| 40 | 1.5 、2.5 | G1 1 / 3 | 200 | |
| 50 | 1.5 、2.5 | G2 | 200 |
<
<
<
<
<
<
<
<
<
<
