調節閥是最終控制元件的最廣泛使用的型式。其他的最終控制元件包括計量泵、調節擋板和百葉窗式擋板(一種蝶閥的變型)、可變斜度的風扇葉片、電流調節裝置以及不同于閥門的電動機定位裝置。盡管調節閥得到廣泛的使用，調節系統中的其它單元大概都沒有像它那樣少的維護工作量。在許多系統中，調節閥經受的工作條件如溫度、壓力、腐蝕和污染都要比其它部件更為嚴重，然而，當它控制工藝流體的流動時，它必須令人滿意地運行及最少的維修量。
調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥通常分為直通單座式調節閥和直通雙座式調節閥兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。

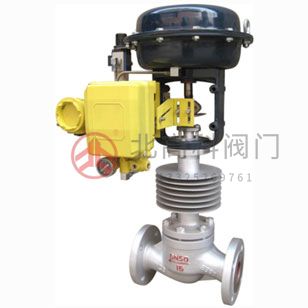

ZJHP(M)型（散熱片）氣動高溫調節閥由氣動薄膜多彈簧執行機構和精小型單座閥組成。
具有可靠的動作性能，精確的流量特性，可調范圍大，閥座泄漏量小，操作穩定，多彈簧執行機構高度低、重量輕、裝備簡便，精小型閥體結構緊湊、流道通暢,具有較大的流量系數。
適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
氣動調節閥按照開關方式的不同可分為氣關式和氣開式兩種。
氣關式閥由正作用執行機構和閥構成。當輸入信號壓力由下限值改變?yōu)樯舷拗禃r，閥從全開到全關。
氣開式閥由反作用執行機構和閥組成，當輸入信號壓力由下限值改變?yōu)樯舷拗禃r，閥從全關到全開。
技術參數：
閥體部分
閥體型式：鑄造球型閥
公稱通徑：DN20、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力：PN 1.6、2.5、4.0、6.4、10Mpa
ANSI 150、300、 600Lb
JIS 10K、20K、30K
連接方式：法蘭： FF、RF、RTJ、等
焊接：SW、BW
法 蘭 距：符合IEC 534
閥蓋形式：標準型、加長型（散熱、低溫、波紋管密封）
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：薄膜多彈簧執行機構氣開式、氣關式 、雙作用氣缸式執行機構
電動：普通型381L PSL、防爆型381L系列
定位器：電氣閥門定位器、智能型數字定位器
附件：電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
閥內部件
閥芯型式：單座、套筒型閥芯
流量特性：等百分比、線性 、快開
內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄
閥體材質：WCB、WC9、CF8、CF8M等
閥蓋材質：WCB、WC9、CF8、CF8M
閥芯材質：304、304+STL/PTFE、316、316+STL/PTFE
填料材質：“V”型PTFE、 柔性石墨、波紋管
| 閥門尺寸 | L | H1 | H2 | h1 | C | 執行機構 | ||||||
| inch | mm | ANSI 150 PN16、25 | ANSI 300 PN40 | ANSI 600 PN64、100 | ||||||||
| 3月4日 | 20 | 184 | 7.25 | 184 | 7.25 | 206 | 8.12 | 425 | 53 | 213 | 288 | ZHB-22 |
| 1 | 25 | 184 | 7.25 | 184 | 7.25 | 210 | 8.25 | 435 | 58 | 218 | 288 | ZHB-22 |
| 11月4日 | 32 | 200 | 7.87 | 200 | 7.87 | 251 | 9.88 | 448 | 70 | 231 | 288 | ZHB-22 |
| 1 1/2 | 40 | 222 | 8.75 | 222 | 8.75 | 251 | 9.88 | 448 | 75 | 231 | 288 | ZHB-23 |
| 2 | 50 | 254 | 10 | 254 | 10 | 286 | 11.25 | 487 | 83 | 255 | 288 | ZHB-23 |
| 21/2 | 65 | 276 | 10.88 | 276 | 10.88 | 311 | 12.25 | 628 | 93 | 311 | 360 | ZHB-34 |
| 3 | 80 | 298 | 11.75 | 317 | 12.5 | 337 | 13.25 | 645 | 98 | 328 | 360 | ZHB-34 |
| 4 | 100 | 352 | 13.88 | 368 | 14.5 | 394 | 15.5 | 656 | 115 | 328 | 360 | ZHB-34 |
| 5 | 125 | 420 | 16.53 | 400 | 15.75 | 500 | 19.69 | 806 | 125 | 389 | 470 | ZHB-45 |
| 6 | 150 | 451 | 17.75 | 473 | 18.62 | 508 | 20 | 857 | 143 | 440 | 470 | ZHB-45 |
| 8 | 200 | 600 | 21.38 | 568 | 22.38 | 610 | 24 | 926 | 180 | 514 | 470 | ZHB-45 |
訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
<
<
<
<
<
<
<
<
<
<
