Q611F氣動絲扣球閥是一種采用氣動執行器驅動的球閥，通過氣源控制實現快速的開關操作。該閥門分為整體式、兩段式及三段式，閥體鑄造結構合理，造型緊湊，密封性能可靠，啟閉輕松。其廣泛應用于石油、化工、制藥、環保、食品等行業，特別適用于需要遠程控制或自動化操作的場合

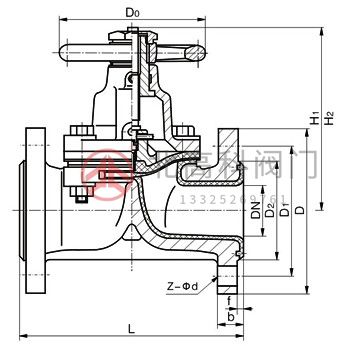

結構簡圖：
型號說明：
基本型號 | |||
手 動 | G41F4(堰式) | 氣 動 | G641G4 （往復式） |
G41F46（堰式） | G641F46 （往復式） | ||
G45F4 （直流式 ） | G6B45F4 （常閉式） | ||
電動 | G45F46 （直流式） | 電 動 | G6B45F４６（常閉式） |
G9B41F4（防爆式） | G945F4（普通式） | ||
G9B41F46（防爆式） | G945F46（普通式） | ||
采用標準：
技術標準 | |
設計和制造 | GB/T12235 |
結構長度 | HG/T3704-2003 GB12221ASME B16.10 |
法蘭尺寸 | Gb/T9113.1 ANSI B16.5a |
結構形式 | 堰式、直流式 |
驅動方式 | 手動、氣動、電動 |
公稱壓力 | 0.6、1.0、1.6、2.5 |
壓力試驗 | GB/T13927-92API598 |
零部件可選材料：
零件名稱 | 精鑄球墨鑄鐵 | 碳鋼 | 不銹鋼 | |||
QT | C | P | R | PL | RL | |
閥體、閥蓋、閥瓣 | QT400 | WCB | CF8 | CF8M | CF3 | CF3M |
閥桿 | 2Cr13 | 2Cr13 | CF8 | CF8M | CF3 | CF3M |
襯里層 | FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)、PE(超高分子量聚乙烯) | |||||
隔膜 | ZcuA110Fe3 | |||||
閥桿螺母 | FEP(F46)、CR（氯丁橡膠）、PFA(可溶性聚四氟乙烯)、FPDM(乙丙橡膠) | |||||
螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9 |
螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
手輪 | A3 | |||||
外形尺寸：
公稱通徑 | 標準值 | 參考值 | ||||||||||
DN |
NPS | L | D | D1 | D2 | f | b | Z-φd | D0 | H1 | H2 | 重量 |
PN0.6Mpa/PN1.0MPa | ||||||||||||
15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 105 | 110 | 3.5 |
20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 115 | 125 | 4 |
25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 120 | 135 | 5.5 |
32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 120 | 125 | 150 | 8 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 135 | 175 | 11 |
50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 140 | 155 | 195 | 14 |
65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 200 | 170 | 200 | 23 |
80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4/8-φ18 | 200 | 200 | 255 | 29 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 280 | 270 | 325 | 46 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 320 | 335 | 405 | 70 |
150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 320 | 370 | 450 | 95 |
200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 400 | 480 | 600 | 170 |
250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 500 | 545 | 620 | 270 |
300 | 12 | 790 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 500 | 585 | 680 | 320 |
PN1.6MPa | ||||||||||||
15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 110 | 115 | 4 |
20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 120 | 120 | 130 | 5 |
25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 140 | 125 | 140 | 6 |
32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 130 | 155 | 9 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 140 | 180 | 12 |
50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 160 | 200 | 15 |
65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 200 | 175 | 205 | 24 |
80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 200 | 205 | 260 | 30 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 280 | 275 | 330 | 48 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 320 | 340 | 410 | 75 |
150 | 6 | 460 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 320 | 375 | 460 | 105 |
200 | 8 | 570 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 400 | 485 | 605 | 182 |
250 | 10 | 680 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 500 | 550 | 625 | 295 |
300 | 12 | 790 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 500 | 590 | 685 | 345 |
<
<
<
<
<
<
<
<
<
<
