D71F手柄對夾蝶閥

D71F手柄對夾蝶閥是一種結構簡單、體積小、重量輕的調節閥，廣泛應用于多種工業領域。結構與工作原理結構：D71F手柄對夾蝶閥主要由閥體、蝶板、閥桿和密封圈組成。

在線咨詢全國熱線
13325269761

D71F手柄對夾蝶閥是一種結構簡單、體積小、重量輕的調節閥，廣泛應用于多種工業領域。

結構與工作原理

結構：D71F手柄對夾蝶閥主要由閥體、蝶板、閥桿和密封圈組成。蝶板為圓盤形，圍繞閥軸旋轉，通過手柄操作實現閥門的開啟和關閉。

工作原理：蝶閥通過蝶板的旋轉（約90°）來控制流體的流動。蝶板完全開啟時，流體阻力小，調節性能良好。

特點

1. 操作簡便：手柄操作力矩小，啟閉迅速，適合頻繁操作。

2. 密封性能好：采用聚四氟乙烯（PTFE）等耐腐蝕材料，密封可靠，可實現雙向密封。

3. 適用范圍廣：適用于空氣、水、蒸汽、油品、腐蝕性介質等多種流體，可在-196℃至150℃的溫度范圍內使用。

4. 安裝靈活：可任意位置安裝，維修方便。

應用場景

D71F手柄對夾蝶閥廣泛應用于食品、醫藥、化工、石油、電力、造紙、給排水等領域，主要用于調節流量和截流介質。

安裝與維護

- 安裝時需注意閥門的進出口方向，確保連接牢固。

- 安裝前應檢查閥門的密封性能，定期更換密封件以延長使用壽命。

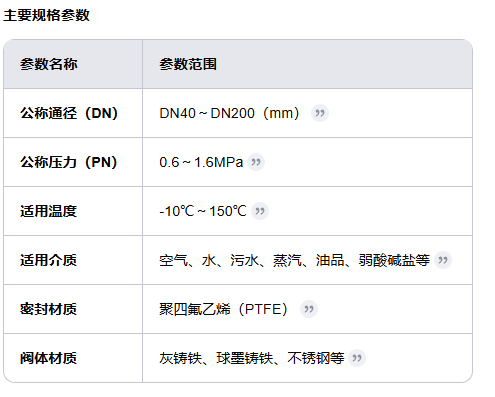

型號說明：



采用標準：

遵循規范	STANDARD
設計與制造	GB 12238(中線)
結構長度	GB 12221(短系列)
法蘭尺寸	JB78/JB79(或按合同要求)
壓力試驗	GB/T 13927
標 志	GB 12220
供貨	GB/T12252

零部件可選材料：

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超代碳不銹鋼
序號	零件名稱	Z	C	P	R	Pl	RL
1	上、下閥體	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35(鍛)	CF8	CF8M	CF3	CF3M
3	蝶板軸	1Cr13	2Cr13	1Cr18Ni9Tl	1Cr18Ni12M02Tl	00Cr18Ni1O	00Cr17Ni14M02
4	襯里層/閥座	PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)P0(聚烯烴)
5	0型圈	FPM(氟橡膠)
6	彈性條 (墊)	Si(硅橡膠)
7	調節定位座	OCr18Ni9	OCr18Ni9	1Cr18Ni9Tl	1r18Ni12M02Tl	00Cr18Ni1O	00Cr18Ni1 4M02
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	OCr18Ni9	0Cr18Ni9	OCr18Ni9
1 0	手柄渦輪	ZLl01(鑄造鋁合金)鑄鐵

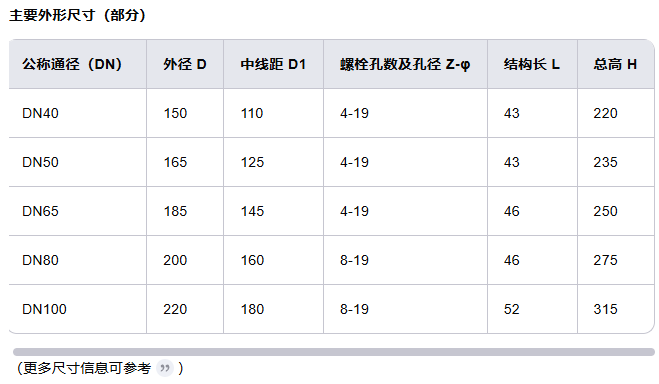

外形尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS(inch)	L	D	D1	D2	f	b	Z一φd	D0	H	重量
DN (mm)	NPS(inch)	PNl.0MPa
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	145	4
65	21/2	46	180	145	120	3	20	4-φ18	250	155	6
80	3	46	195	160	135	3	22	4/8-φ18	250	165	8
1OO	4	52	215	180	155	3	22	8-φ18	250	180	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	21O	3	24	8-φ23	300	225	28
200	8	60	335	295	265	3	26	8-φ23	200*	275	56
250	10	68	390	350	320	3	28	12-φ23	200*	315	72
300	12	78	440	400	368	4	28	12-φ23	240*	348	88
350	14	78	500	460	428	4	30	16-φ23	240*	415	120
400	16	102	565	51 5	482	4	32	16-φ25	280*	460	145
450	18	114	615	565	532	4	32	20-φ25	280*	500	165
500	20	127	670	620	585	4	34	20-φ25	320*	530	195
600	24	154	780	725	685	5	36	20-φ30	320*	610	268
700	28	165	895	840	800	5	40	20-φ30	360*	675	320
800	32	190	101O	950	905	5	44	24-φ34	360*	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380*	995	450
1OOO	40	216	1220	1160	1115	5	50	28-φ34	400*	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400*	1295	825
PNl.6MPa
40	11/2	33	145	11O	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	250	150	5
65	21/2	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200*	230	32
200	8	60	335	295	265	3	30	12-φ23	200*	285	66
250	10	68	405	355	320	3	32	12-φ25	240*	325	80
300	12	78	460	410	375	4	34	12-φ25	240*	360	94
350	14	78	520	470	435	4	38	16-φ25	280*	430	125
400	16	102	580	525	485	4	40	16-φ30	280*	475	150
450	18	114	640	585	545	4	44	20-φ30	320*	525	172
500	20	127	705	650	608	4	46	20-φ34	320*	565	225
600	24	154	840	770	718	5	54	20-φ41	360*	620	290
700	28	165	910	840	788	5	54	24-φ41	360*	686	330
800	32	190	1020	950	898	5	54	24-φ41	380*	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400。	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48	400。	1185	710
