ZPM鑄鐵拍門詳細資料
一、產品用途：
ZPM鑄鐵拍門，主要用于給排水和污水處理工程的各種管道和水渠道，用于溢流或止回介質，也可用作各種豎井井蓋。
二、產品特點及工作原理：
鑄鐵拍門系由閥體、閥蓋及鉸鏈構件組成，其啟閉力來自水源壓力，不需人工操作。該拍門內的水壓大于拍門外側壓力，則開啟；反之則關閉，以達到溢流和止回的作用。
三、主要性能參數：
公稱壓力：0.1MPa
適用介質:水、河水、污水、海水
適用溫度：≤50℃
主要零部件材質：灰鑄鐵

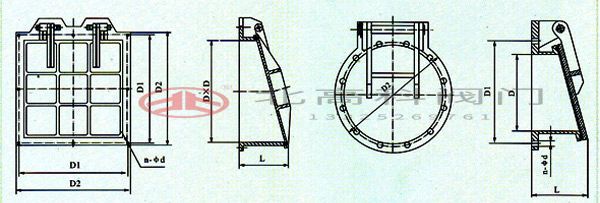

四、主要外形尺寸：
公稱通徑 | D | D1 | D2 | L | n-Φd |
Φ250 | 250 | 335 | 375 | 180 | 12-Φ18 |
Φ300 | 300 | 395 | 440 | 200 | 12-Φ22 |
Φ350 | 350 | 445 | 490 | 220 | 12-Φ22 |
Φ400 | 400 | 495 | 540 | 230 | 16-Φ22 |
Φ450 | 450 | 550 | 595 | 240 | 16-Φ22 |
Φ500 | 500 | 600 | 645 | 280 | 20-Φ22 |
Φ600 | 600 | 705 | 755 | 330 | 20-Φ26 |
Φ700 | 700 | 810 | 860 | 330 | 24-Φ26 |
Φ800 | 800 | 920 | 975 | 330 | 24-Φ30 |
Φ900 | 900 | 1020 | 1075 | 350 | 24-Φ30 |
Φ1000 | 1000 | 1120 | 1175 | 380 | 28-Φ30 |
Φ1200 | 1200 | 1340 | 1405 | 420 | 32-Φ33 |
Φ1400 | 1400 | 1560 | 1630 | 480 | 36-Φ36 |
□300 | 300 | 390 | 460 | 200 | 4-Φ18 |
□400 | 400 | 520 | 590 | 230 | 4-Φ18 |
□600 | 600 | 765 | 835 | 330 | 8-Φ23 |
□800 | 800 | 950 | 1050 | 330 | 8-Φ23 |
□1000 | 1000 | 1150 | 1250 | 380 | 8-Φ23 |
<
<
<
<
<
<
<
<
<
<
