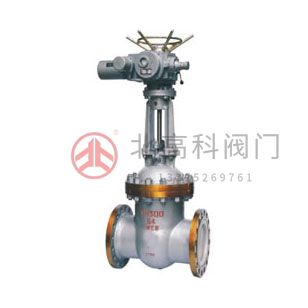

Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥

產品說明Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥：電動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊鐵基合金（Z940H-100/160）、堆焊硬質合金

在線咨詢全國熱線
13325269761

產品說明

Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥：電動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊鐵基合金（Z940H-100/160）、堆焊硬質合金（Z940Y-100/160、Z940Y-100I）、不銹鋼（Z940W-100P、Z940W-100R），公稱壓力 PN100、PN160，閥體材料為碳素鋼（Z940H-100/160、Z940Y-100/160）、鉻鉬不銹鋼（Z940Y-100I）、鉻鎳不銹鋼（Z940W-100P）和鉻鎳鉬不銹鋼（Z940W-100R）的閘閥。

產品性能參數

Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z940H-100	100	10.0	≤425	水、蒸汽、油品
Z940H-160	160	16.0
Z940Y-100	100	10.0
Z940Y-160	160	16.0
Z940Y-100I	100	10.0	≤550	蒸汽、油品
Z940W-100P	100	10.0	≤200	硝酸類介質
Z940W-100R	100	10.0	≤200	醋酸類介質

產品零部件材料

Z940H、Z940Y、Z940W 型 PN100、PN160 鋼制電動楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z940H-100	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z940H-160			堆焊鐵基合金
Z940Y-100			堆焊硬質合金
Z940Y-160			堆焊硬質合金
Z940Y-100I	鉻鉬不銹鋼	鉻鉬不銹鋼	堆焊硬質合金	柔性石墨
Z940W-100P	鉻鎳不銹鋼	鉻鎳不銹鋼	本體材料	聚四氟乙烯
Z940W-100R	鉻鎳鉬不銹鋼	鉻鎳鉬不銹鋼	本體材料	聚四氟乙烯

產品外形及結構尺寸

Z940H、Z940Y、Z940W 型 PN100 鋼制電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	D₆	b	z×Φd	H	重量/kg
50	250	195	145	112	85	28	4×Φ25	650	100
65	280	220	170	138	110	32	8×Φ25	680	120
80	310	230	180	148	115	34	8×Φ25	755	210
100	350	265	210	172	145	38	8×Φ30	830	300
125	400	310	250	210	175	42	8×Φ34	965	440
150	450	350	290	250	205	46	12×Φ34	1020	500
200	550	430	360	312	260	54	12×Φ41	1240	570
250	650	500	430	382	313	60	12×Φ41	1400	900
300	750	585	500	442	364	70	16×Φ48	1920	1020
350	850	655	560	498	420	76	16×Φ54	2010	1250
400	950	715	620	558	480	80	16×Φ54	2100	1390

Z940H、Z940Y、Z940W 型 PN160 鋼制電動楔式閘閥主要外形及結構尺寸
DN	L	D	D₁	D₂	D₆	b	z×Φd	H	重量/kg
50	300	215	165	132	95	36	8×Φ25	650	170
65	345	245	190	152	110	44	8×Φ30	680	230
80	390	260	205	168	130	46	8×Φ30	755	250
100	450	300	240	200	160	48	8×Φ34	830	390
125	525	355	285	238	190	60	8×Φ41	970	450
150	600	390	318	270	205	66	12×Φ48	1168	680
200	750	480	400	345	275	78	12×Φ48	1492	1073
