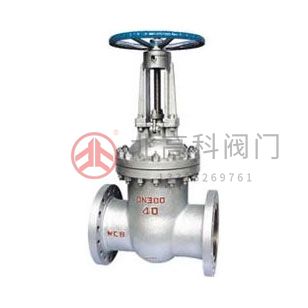

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥

【產品說明】Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 4.0~6.3MPa，閥體材料

在線咨詢全國熱線
13325269761

【產品說明】

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 4.0~6.3MPa，閥體材料為碳素鋼（Z40H-40~63 Z40H-40Q Z40Y-40~63）、鉻鉬鋼（Z40Y-40I~63I）、鉻鎳鈦不銹鋼（Z40W-40P）、鉻鎳鉬鈦不銹鋼（Z40Y-40R）的閘閥。

【產品性能參數】

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z40H-40	40	4.0	≤425	水、蒸汽、油品
Z40H-63	63	6.3
Z40H-40Q	40	4.0
Z40Y-40	40	4.0
Z40Y-63	63	6.3
Z40Y-40I	40	4.0	≤550	蒸汽、油品
Z40Y-63I	63	6.3	≤550	蒸汽、油品
Z40W-40P	40	4.0	≤150	弱腐蝕性介質
Z40W-40P	40	4.0		弱腐蝕性介質
Z40Y-40R	40	4.0		腐蝕性介質
Z40Y-40R	40	4.0		腐蝕性介質

產品零部件材料

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閘桿	密封面	填料
Z40H-40	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石棉
Z40H-63
Z40H-40Q
Z40Y-40			堆焊硬質合金
Z40Y-63			堆焊硬質合金
Z40Y-40I	鉻鉬鋼	鉻鉬鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z40Y-63I	鉻鉬鋼	鉻鉬鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z40W-40P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z40W-40P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	堆焊硬質合金
Z40Y-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z40Y-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	堆焊硬質合金

產品外形及結構尺寸 (PN40)

Z40H、Z40Y、Z40W 型 (PN40) 鋼制楔式閘閥外形及結構尺寸
DN	L	D	D₁	D₂	D₈	b	z×?d	H	H₁	D₀	重量 / kg
20	150	105	75	55	51	16	4×?14	256	438	240	29
25	160	115	85	65	58	16	4×?14	275	452	240	33
32	180	135	100	78	66	18	4×?18	285	530	280	46
40	200	145	110	85	76	18	4×?18	320	620	320	63
50	250	160	125	100	88	20	4×?18	371	438	240
65	280	180	145	120	110	22	8×?18	393	452	240
80	310	195	160	135	121	22	8×?18	455	530	280
100	350	230	190	160	150	24	8×?23	551	620	320
125	400	270	220	188	176	28	8×?25	634	765	360
150	450	300	250	218	204	30	8×?25	708	845	360
200	550	375	320	282	260	38	12×?30	858	1041	400
250	650	445	385	345	313	42	12×?34	1015	1244	450
300	750	510	450	408	364	46	16×?34	1145	1474	560
350	850	570	510	465	422	52	16×?34	1280	1663	640
400	950	655	585	535	474	58	16×?41	1450	1886	720	849

產品外形及結構尺寸 (PN63)

Z40H、Z40Y、Z40W 型 (PN63) 鋼制楔式閘閥外形及結構尺寸
DN	L	D	D₁	D₂	D₈	b	z×?d	H	H₁	D₀	重量 / kg
25	210	135	100	78	58	22	4×?18	310	—	—	10
32	230	150	110	82	66	24	4×?23	320	—	—	14
40	240	165	125	95	76	24	4×?23	360	—	—	37
50	250	175	135	105	88	26	4×?23	371	438	280	34
65	280	200	160	130	110	28	8×?23	393	473	280	43
80	310	210	170	140	121	30	8×?23	455	550	320	60
100	350	250	200	168	150	32	8×?25	551	669	360	89
125	400	295	240	202	175	36	8×?30	628	772	400	140
150	450	340	280	240	204	38	8×?34	718	893	450	207
200	550	405	345	300	260	44	12×?34	873	1100	560	327
250	650	470	400	352	313	48	12×?41	1050	1332	640	467
300	750	530	460	412	364	54	16×?41	1470	1804	640	590
350	850	595	525	475	474	60	16×?41	—	—	—	—
