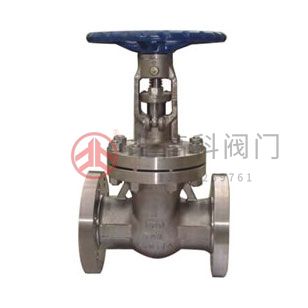

Z40W-16Ti、Z40W-25Ti 型鈦合金楔式閘閥

【產品說明】Z40H、Z40Y、Z40W 型 PN16、PN25 鋼制楔式閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 1.6-2.5MPa，閥體材料

在線咨詢全國熱線
13325269761

【產品說明】

Z40H、Z40Y、Z40W 型 PN16、PN25 鋼制楔式閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 1.6-2.5MPa，閥體材料為碳素鋼（Z40H-16C Z40H-25 Z40Y-16C Z40Y-25）、鉻鉬鋼（Z40Y-16I/25I）、鉻鎳鈦不銹鋼（Z40W-16P/25P Z40Y-16P/25P）、鉻鎳鉬鈦不銹鋼（Z40Y-16R/25R）的閘閥。

【產品性能參數】

Z40W-16Ti、Z40W-25Ti 型鈦合金楔式閘閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z40W-16Ti	16	1.6	≤ 200	氧化腐蝕性介質
Z40W-25Ti	25	2.5	≤ 200	氧化腐蝕性介質

產品零部件材料

Z40W-16Ti、Z40W-25Ti 型鈦合金楔式閘閥零部件材料
型號	材料
型號	閥體、閥蓋、閘板	閘桿	密封面	填料
Z40W-16Ti	ZTA2	TC4	本體材料	聚四氟乙烯
Z40W-25Ti	ZTA2	TC4	本體材料	聚四氟乙烯

產品外形及結構尺寸 (PN16)

Z40W-16Ti 型鈦合金楔式閘閥主要外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	f	z×?d	H	D₀	重量 /kg
15	130	95	65	45	14	2	4×?14	175	200	4
20	150	105	75	55	14	2	4×?14	180	200	5
25	160	115	85	65	14	2	4×?14	210	200	6
32	180	135	100	78	16	2	4×?18	210	200	7
40	200	145	110	85	16	3	4×?18	350	200	19
50	250	160	125	100	16	3	4×?18	358	240	29
65	265	180	145	120	18	3	4×?18	375	240	33
80	280	195	160	135	20	3	8×?18	433	280	45
100	300	215	180	155	20	3	8×?18	502	320	63
125	325	245	210	185	22	3	8×?18	612	360	108
150	350	280	240	210	24	3	8×?23	676	360	134
200	400	335	295	265	26	3	12×?23	820	400	192
250	450	405	355	320	30	3	12×?25	969	450	273
300	500	460	410	375	30	4	12×?25	1142	560	379
350	550	520	470	435	34	4	16×?25	1280	640	590
400	600	580	525	485	36	4	16×?30	1452	640	850
450	650	640	585	545	40	4	20×?30	1541	720	907
500	700	705	650	608	44	4	20×?34	1676	720	958
600	800	840	770	718	48	5	20×?41	1874	800	1112

產品外形及結構尺寸 (PN25)

Z40W-25Ti 型鈦合金楔式閘閥主要外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	f	z×?d	H	D₀	重量 /kg
15	130	95	65	45	16	2	4×?14	175	200	4
20	150	105	75	55	16	2	4×?14	180	200	5
25	160	115	85	65	16	2	4×?14	210	220	6
32	180	135	100	78	18	2	4×?18	210	220	7
40	200	145	110	85	18	3	4×?18	350	220	18
50	250	160	125	100	20	3	4×?18	358	250	25
65	265	180	145	120	22	3	8×?18	373	280	35
80	280	195	160	135	22	3	8×?18	435	300	50
100	300	230	190	160	24	3	8×?23	500	350	65
125	325	270	220	188	28	3	8×?25	614	400	100
150	350	300	250	218	30	3	8×?25	674	450	135
200	400	360	310	278	34	3	12×?25	818	500	180
250	450	425	370	332	36	3	12×?30	969	550	207
300	500	485	430	390	40	4	16×?30		560	400
350	550	550	490	448	44	4	16×?34	1280	640	631
400	600	610	550	505	48	4	16×?34	1450	640	900
450	650	660	600	555	50	4	20×?34	1541	720	1013
500	700	730	660	610	52	4	20×?41	1676	720	1166
600	800	840	770	718	56	5	20×?41	1874	800	1258
700	900	955	875	815	60	5	24×?48	2280	850	—
800	1000	1070	990	930	64	5	24×?48	2420	700	—
