減壓穩壓閥(又名減壓閥),減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。
蒸汽減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。
按結構形式可分為膜片式、彈簧薄膜式、活塞式、杠桿式和波紋管式；按閥座數目可人為單座式和雙座式；按閥瓣的位置不同可分為正作用式和反作用式本類閥門在管道中一般應當水平安裝。

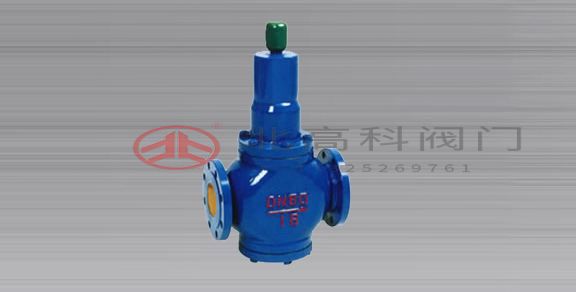

一、YW42F/X減壓穩壓閥產品概述
YW42X減壓穩壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓穩壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。本產品特別適用于水和空氣等介質。
二、YW42F/X減壓穩壓閥零件材料表
序號 | 零件名稱 | 材料名稱 | |||
1 | 閥 體 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF8M | CF3M |
3 | 底 蓋 | WCB | CF8 | CF8M | CF3M |
4 | 閥 座 | 304 | 304 | 316 | 316L |
5 | 閥 瓣 | 304 | 304 | 316 | 316L |
6 | 活 塞 | 304 | 304 | 316 | 316L |
7 | 膜 片 | NBR | NBR | NBR | NBR |
8 | 調節彈簧 | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
9 | 閥座彈簧 | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
三、YW42F/X減壓穩壓閥性能規范表
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 |
最高進口壓力(MPa) | 1.0 | 1.6 | 2.5 |
出口壓力范圍(MPa) | 0.08~0.8 | 0.1~1.0 | 0.2~1.6 |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||
結構長度 | JB/T 2205-2013 減壓閥 結構長度 | ||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010等 | ||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | ||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||
四、YW42F/X減壓穩壓閥外形尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||
L | F | H | ||
1.6 | 20 | 160 | 85 | 220 |
25 | 180 | 100 | 240 | |
32 | 200 | 100 | 245 | |
40 | 220 | 105 | 260 | |
50 | 250 | 105 | 260 | |
65 | 280 | 105 | 260 | |
80 | 310 | 160 | 280 | |
100 | 350 | 160 | 380 | |
125 | 400 | 200 | 500 | |
150 | 450 | 200 | 500 | |
200 | 500 | 260 | 650 | |
2.5 | 20 | 160 | 85 | 230 |
25 | 180 | 100 | 265 | |
32 | 200 | 100 | 265 | |
40 | 220 | 105 | 270 | |
50 | 250 | 110 | 280 | |
65 | 280 | 115 | 285 | |
80 | 310 | 310 | 410 | |
100 | 350 | 360 | 420 | |
五、YW42F/X減壓穩壓閥結構圖
<
<
<
<
<
<
<
<
<
<
