閥門利用閥體內部活塞兩端截面積不同產生的壓力差，改變閥后的壓力達到減壓的目的，比例準確，工作平穩，壽命長，適用溫度高，既可減動壓，又可減靜壓，水平、垂直安裝均可。
比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。 該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據要求設計特殊比例的減壓閥。

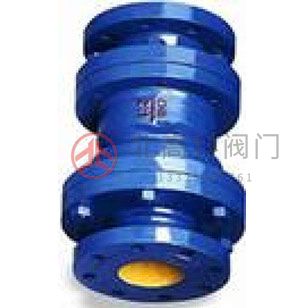

一、Y43X固定比例式減壓閥產品概述
Y43X固定比例式減壓閥主要由閥體、閥蓋、缸套和活塞等部件組成，其閥體兩端有用于連接的法蘭或螺紋接口，可與管道或管道配件、附件直接連接。該閥活塞是活動部件，在閥體內作直線運動，活塞后端受水面為活塞前端受水面的整數倍，因而閥后壓力與閥前壓力之比，按面積定比例降低。本產品材料一般選用鑄鐵、鑄鋼、鑄銅或不銹鋼等，采用鑄鐵或鑄鋼時，為便於活塞能靈活運行，在鑄件內壁襯銅。
我廠生產的Y43X分體型比例式減壓閥減壓比是固定的，可按2：1、3：1、4：1、5：1、3：2、5：2、4：3等，亦可根據用戶的要求設計特殊的減壓比。
二、Y43X固定比例式減壓閥主要零部件材料表
序號 | 零件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450 | WCB | ZCuZn40Pb2 | CF8 | CF8M |
2 | 閥 蓋 | HT200 | QT450 | WCB | ZCuZn40Pb2 | CF8 | CF8M |
3 | 閥 座 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
4 | 活 塞 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
5 | 缸 套 | 2Cr13 | 2Cr13 | 2Cr13 | ZCuSn10Zn2 | 304 | 316 |
6 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
三、Y43X固定比例式減壓閥主要技術規范表
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 |
壓力誤差 | ≤8％ | ||
最小開啟壓力 | 減壓比2:1時為0.2MPa；減壓比3:1時為0.3MPa。 | ||
設計制造 | GB/T 21386-2008 比例式減壓閥 | ||
法蘭標準 | GB/T 17241.6-2008、GB/T 15530.1-2008、JB/T 79-2015、GB/T 9113-2010等 | ||
檢驗試驗 | GB/T 21386-2008 比例式減壓閥 | ||
適用介質 | 水或物理性質類似于水的介質 | ||
工作溫度 | 0℃~100℃ | ||
四、Y43X固定比例式減壓閥主要外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |
L | H | ||
1.0-2.5 | 25 | 232 | — |
32 | 246 | — | |
40 | 256 | — | |
50 | 270 | — | |
65 | 306 | — | |
80 | 320 | — | |
100 | 340 | — | |
125 | 400 | — | |
150 | 429 | — | |
200 | 358 | — | |
五、Y43X固定比例式減壓閥主要結構圖
<
<
<
<
<
<
<
<
<
<
