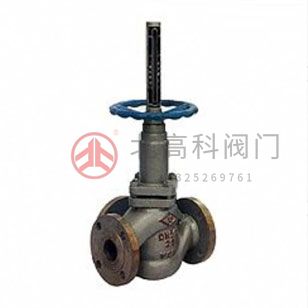

三通柱塞閥U43SM

雙柱三通柱塞閥在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管線，或者將一條管線的流體同時分配給另外兩面三刀條管線，以滿足

在線咨詢全國熱線
13325269761

雙柱三通柱塞閥在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管線，或者將一條管線的流體同時分配給另外兩面三刀條管線，以滿足工藝流程的要求。U43SM對此采用三通柱塞閥即可以實現。

產品概述

在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管線，或者將一條管線的流體同時分配給另外兩面三刀條管線，以滿足工藝流程的要求。對此采用三通柱塞閥U43SM即可以實現。此外還有保溫柱塞閥、平衡式直通式柱塞閥、平衡式角式柱塞閥、金屬無磨損高溫高壓球閥等新產品。

適用范圍

當前柱塞閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

主要連接、結構尺寸

DN(mm) 尺寸	U43SM-16C（P）
DN(mm) 尺寸	50	65	80	100	125	150	200	250	300	350	400
L	125	145	155	175	200	225	275	325	375	425	475
W	200	240	270	310	340	400	520	640	760	900	1000
D	160	180	195	215	245	280	335	405	460	520	580
K	125	145	160	180	210	240	295	355	410	470	525
T	16	18	20	20	22	24	26	30	30	34	36
n-φ	4-18	4-18	8-18	8-18	8-18	8-23	12-33	12-25	12-25	16-25	16-30

DN(mm) 尺寸	U43SM-25C（P）
DN(mm) 尺寸	50	65	80	100	125	150	200	250	300	350	400
L	125	145	155	175	200	225	275	325	375	425	475
W	200	240	270	310	340	400	520	640	760	900	1000
D	160	180	195	230	270	300	360	425	460	550	610
K	125	145	160	190	220	250	310	370	430	490	550
T	20	22	22	24	28	30	34	36	40	44	48
n-φ	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34
