內螺紋柱塞閥的設計與制造是為了解決普通截止閥存在的缺陷，普通截止閥上密封采用坯根填料，無法排除外泄現象，下密封由閥瓣與閥體通道平面或角度密封（金屬密封），密封面因金屬間的磨損而導致泄漏，且維修困難；柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截?cái)嗔鞯?；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

內螺紋柱塞閥的設計與制造是為了解決普通截止閥存在的缺陷，普通截止閥上密封采用坯根填料，無法排除外泄現象，下密封由閥瓣與閥體通道平面或角度密封（金屬密封），密封面因金屬間的磨損而導致泄漏，且維修困難；柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截?cái)嗔鞯?；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。

分類與應用：

內螺紋柱塞閥分非金屬密封，金屬密封兩類，此外，外螺紋連接柱塞閥其外形分為Z字形和腰鼓形兩大類，其內部結構完全相同，用途一樣，主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。

概述：

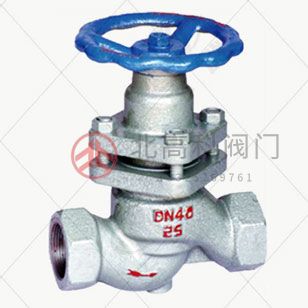

內螺紋腰鼓型柱塞閥UJ11Y(H) U11SM，內螺紋連接分非金屬密封，金屬密封兩類，此外，外螺紋連接柱塞閥其外形分為Z字形柱塞閥和腰鼓形柱塞閥兩大類，其內部結構完全相同，用途一樣，主要用在冶金、電業、化工、煉油、食品等行業。壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。

適用范圍：

當前柱塞閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖：

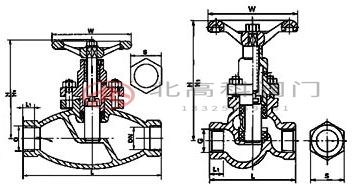

內螺紋腰鼓型柱塞閥UJ11Y(H) U11SM結構示意圖

主要連接、結構尺寸：
