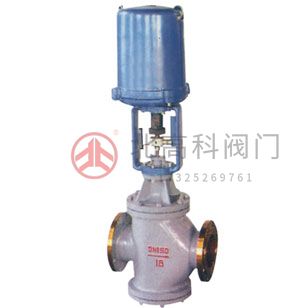

ZDLN型電子式電動調節閥

在線咨詢全國熱線
13325269761

電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。

ZDLN型電子式電動調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。

雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

技術參數

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300	400
閥座通徑mm		20	26	32	40	50	66	80	100	125	150	200	250	300
額定流量系數kv		6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600	2700
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程		10	16		25		40			60			100
流量特性		直線，等百分比，快開
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		直通雙座鑄造球型閥
上閥蓋型式		普通式（常溫），熱片式（中溫），長頸式（低溫）
閥體允許壓差		≤公稱壓力											4.0	3.4
配用電動執 行機構型號	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-08	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20			361LXB-30		361LXB-50

注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。

2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

性能

1、執行機構主要技術參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

2、性能指標

項目			指標值
基本誤差％			配3610L±2.5；帶定位器 ±1.0
回差％			配361L ±2.0；配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

3、允許壓差

公稱通徑		25	40		50	65	80	100	150		200	250	300
閥座直徑		25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	5.1	.	.	.	.	.	.	.	.
	PSL204	.	.	.	.	6.4	6.4	5.62	.	.	.	.	.
	PSL208	.	.	.	.	.	.	.	6.4	5.31	3.97	.	.
	PSL320	.	.	.	.	.	.	.	.	.	.	6.4	4.14
配361L	361LSA-20	6.4	6.4	6.4	6.4	.	.	.	.	.	.	.	.
	361LSB-50	.	.	.	.	6.4	6.4	6.25	.	.	.	.	.
	361LSC-65	.	.	.	.	.	.	.	6.4	4.23	3.23	.	.
	361LSC-99	.	.	.	.	.	.	.	.	.	.	3.31	2.07

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

外形尺寸

公通徑			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	670	770
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	740	805
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	750	820
H1(mm)			117	120	139	144	188	208	220	268	278	320	441	503
配PSL	H(mm)	普通型	907	910	955	960	1112	1122	1134	1213	1223	1265	1813	1889
	H(mm)	散熱片型	1037	1040	1085	1090	1275	1285	1297	1412	1422	1464	1058	2134
	D(mm)		176									225
	重量(KG)		22.5	24.5	35.5	39.5	72	85	122	181	237	378	680	840
配361L	H(mm)	普通型	670	673	840	845	1037	1047	1059	1293	1303	1345	1538	1614
	H(mm)	散熱片型	800	803	970	975	1200	1210	1222	1492	1502	1544	1783	1859
	D(mm)		225							310
	重量(KG)		30	32	51	55	87	100	137	194	250	391	720	880
