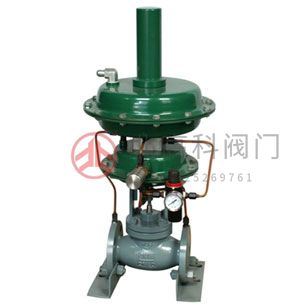

自力式微壓調節閥屬于自力式壓力調節閥的系列，是一種不需要外加任何能源的自力式閥。依靠介質自身能源控制的得閥門，介于自力式閥門系列中ZZYP和ZZYVP中間的自力式閥。主要用于控制閥前壓力小于0.2MPa的場合。

特點

1、調節彈簧設計在薄膜執行機構上方,利于現場調試。

2、無填料，閥桿上、下活動是不存在摩擦，上密封絕對可靠

3、執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來

4、閥體為四通形式，因而K、B型可通用一種閥體

5、平衡型結構,不受閥前壓力影響

主要零件

1 閥體

2膜片

3膜蓋

4調節彈簧

5平衡膜片

自力式微壓調節閥原理

該閥采用大膜片執行機構輸出力大穩定,對壓力流量微小變化極其敏感,控制精度很高,閥芯采用單座流開(高進低出)設計,在閥蓋處(和閥體連接處)安裝有平衡膜片(起到閥前壓力平衡,消除不平衡力)閥后壓力經取壓管進入薄膜執行機構,同薄膜執行機構調節彈簧相比較,壓力達不到設定值(調節壓縮執行機構彈簧)閥后壓力則變大,反之則變小。
